Projection vs. dispositifs de détection des veines sur écran : comprendre les différences dans le flux de travail clinique

La technologie de visualisation des veines par proche infrarouge (NIR) est largement utilisée pour aider les professionnels de santé à identifier les structures vasculaires superficielles lors de la pose de cathéters intraveineux périphériques. Lors de l'évaluation des dispositifs de visualisation des veines en milieu clinique, on distingue généralement deux grandes catégories d'affichage : détecteurs de veines par projection et Détecteurs de veines à écran.

Comprendre en quoi ces méthodes de visualisation diffèrent en termes de format d'affichage, d'ergonomie, d'intégration mains libres et d'adaptabilité au flux de travail aide les services cliniques à sélectionner l'équipement qui correspond le mieux à leurs besoins opérationnels.

Principales différences opérationnelles en bref

• Modalité d'affichage : les unités de projection projettent les cartes vasculaires NIR directement sur la surface de la peau du patient, tandis que les appareils à écran affichent l'image vasculaire sur un moniteur intégré ou externe.

• Ligne de visée : La projection directe maintient l’alignement visuel avec le site de ponction, tandis que les systèmes à écran nécessitent une alternance de l’attention visuelle entre le moniteur et la zone d’insertion.

• Fonctionnement et montage : Les deux formats offrent des configurations portables et montées, bien que les modèles à projection s’intègrent fréquemment à des supports mobiles pour permettre des procédures mains libres.

• Nettoyage et entretien des surfaces : La projection optique sans contact minimise le contact direct avec la peau à proximité de la zone cible, et les boîtiers sans joint simplifient le nettoyage des surfaces entre les patients.

Différences techniques et opérationnelles

Alignement visuel et coordination main-œil

Une des principales différences entre les appareils de projection et les appareils à écran réside dans la manière dont l'information visuelle est transmise à l'opérateur.

1. Projection in situ (affichage direct sur la peau)

Les systèmes de projection affichent le réseau vasculaire directement sur l'anatomie cible. Grâce à l'alignement de l'image avec les veines sous-jacentes, les cliniciens peuvent maintenir une concentration visuelle continue sur le point d'entrée de l'aiguille et les tissus environnants. Cet alignement direct facilite la coordination œil-main lors du choix du site et de la progression de l'aiguille.

2. Affichage sur moniteur (écran)

Les dispositifs à écran affichent les images vasculaires sur un écran externe. Bien que ces écrans offrent une imagerie haute résolution et des réglages de contraste, la distance physique entre l'écran et le bras du patient oblige le praticien à alterner son attention entre l'écran et le site de ponction. Les cliniciens habitués au guidage échographique s'adaptent généralement rapidement à cette approche visuelle indirecte.

Évaluation en temps réel des vaisseaux sous-cutanés

L'éclairage proche infrarouge détecte l'hémoglobine désoxygénée sous l'épiderme, aidant ainsi les cliniciens à évaluer les réseaux vasculaires superficiels.

• Trajet et bifurcations des vaisseaux : la cartographie NIR met en évidence la continuité, la ramification et la courbure des vaisseaux avant leur pénétration cutanée, facilitant ainsi la sélection des segments veineux rectilignes.

• Valves veineuses et veines roulantes : un retour d’information en temps réel peut aider à identifier les valves veineuses et les mouvements latéraux des vaisseaux sous la pression de l’aiguille, permettant ainsi aux cliniciens d’ajuster les angles d’insertion en conséquence.

• Populations difficiles : Une visualisation sous-cutanée claire facilite l'évaluation des patients présentant un accès veineux difficile (AVD), tels que les personnes pédiatriques, gériatriques ou bariatriques pour lesquelles l'inspection visuelle et la palpation seules peuvent être non concluantes.

Ergonomie des flux de travail et déploiement au chevet du patient

La flexibilité au chevet du patient est essentielle dans les cliniques externes, les services d'urgence et les services de médecine générale.

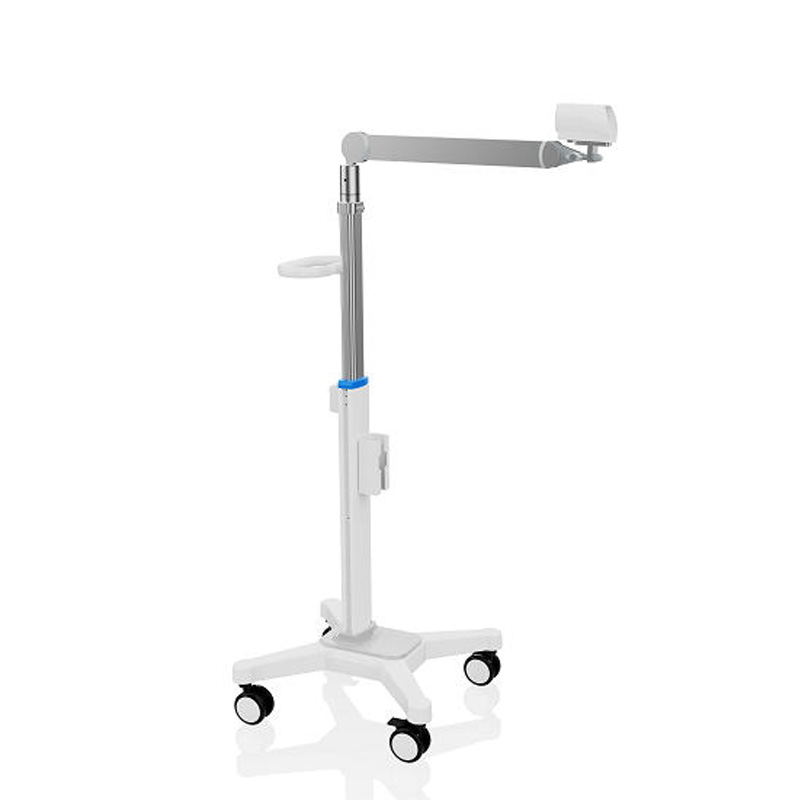

• Support mains libres : supports de sol mobiles et bras articulés de table pour un maintien optimal détecteur de veines à projection infrarouge Les dispositifs sont placés au-dessus du site cible, libérant ainsi les deux mains pour la stabilisation de la veine et le contrôle de la canule.

• Mobilité et autonomie : Les unités portables équipées de batteries lithium-ion rechargeables permettent au personnel de se déplacer d'une pièce à l'autre sans dépendre constamment des prises de courant fixes.

• Réglages optiques : De multiples réglages de luminosité, modes de couleur et ajustements de taille aident les cliniciens à optimiser la clarté visuelle dans des conditions d’éclairage ambiant variables et sur différentes carnations.

Entretien des dispositifs et hygiène de routine

Les normes de contrôle des infections exigent des protocoles de nettoyage clairs pour tous les dispositifs médicaux utilisés au chevet du patient :

• Évaluation sans contact : Les appareils de projection fonctionnent généralement à une distance focale de 15 à 25 cm (6 à 10 pouces) au-dessus de la peau, minimisant ainsi le contact physique avec la zone de ponction veineuse.

• Désinfection des surfaces : Les boîtiers externes étanches et sans ventilateur, dépourvus d'orifices de ventilation, réduisent les risques d'infiltration de liquide, permettant une décontamination de surface de routine avec des lingettes désinfectantes standard de qualité hospitalière ou des solutions d'alcool isopropylique.

Considérations relatives à la sélection des départements

Les différents contextes cliniques présentent des exigences de flux de travail distinctes. Au moment de choisir entre une configuration avec projection et une configuration avec écran, les services peuvent prendre en compte les facteurs suivants :

• Services d'urgence et de pédiatrie : Ils privilégient souvent les systèmes de projection mains libres qui permettent un accès rapide et sans entrave, tout en maintenant l'attention sur les patients non coopératifs ou présentant une gravité élevée.

• Centres de perfusion et services généraux : des unités mobiles et portables alimentées par batterie permettent un transport flexible entre les différents lits lors des prélèvements sanguins et des poses de cathéters de routine.

• Équipes de spécialistes en accès vasculaire : peuvent utiliser une combinaison d’appareils de projection pour l’accès périphérique de routine et d’équipements d’échographie avancés pour les poses de cathéters profonds.

Foire aux questions (FAQ)

Comment un appareil de visualisation des veines par projection affiche-t-il les vaisseaux sanguins ?

Vivolight Le détecteur de veines par projection utilise la lumière proche infrarouge absorbée par l'hémoglobine désoxygénée du sang. Les données optiques réfléchies sont traitées et projetées sous forme d'une carte visuelle en temps réel à contraste élevé directement sur la peau du patient.

Quelle est la principale différence entre les détecteurs de veines à projection et ceux à écran ?

La principale différence réside dans l'interface d'affichage. Les modèles à projection projettent la carte vasculaire directement sur la peau du patient pour un alignement visuel optimal. Les modèles à écran affichent l'imagerie vasculaire sur un moniteur externe ou intégré, obligeant l'opérateur à consulter un écran séparé.

Les détecteurs de veines par projection peuvent-ils être utilisés en mode mains libres ?

Oui. De nombreux appareils de projection peuvent être montés sur des supports mobiles à roulettes, des poteaux fixes ou des bras articulés flexibles, permettant aux cliniciens de positionner le champ lumineux au-dessus du membre cible et de travailler les deux mains libres.

Comment ces dispositifs sont-ils désinfectés entre chaque patient ?

Les dispositifs dotés d'un boîtier lisse et étanche peuvent être nettoyés à l'aide de lingettes désinfectantes standard de qualité hospitalière ou de solutions alcoolisées, conformément aux protocoles de contrôle des infections de l'établissement et aux instructions du fabricant.
